產品的概述

雙齒輥破碎機的工作原理與結構特點

■工作原理

破碎機由兩臺電動機將動力經減速器減速后分別驅動兩齒輥相向旋轉，當物料從入料口進入機體破碎腔時，帶有螺旋齒牙的兩齒輥首先將物料篩分，符合要求的物料通過齒間進入排料溜槽。大塊物料受齒輥齒牙的劈裂、剪切，拉伸作用被破碎，從排料口排出。

雙齒輥破碎機采用雙齒輥破碎使剪切力直接作用在巖石物料上，剪切延著物料的薄弱易碎部位產生巨大破碎力使其破碎，充分利用了物料的抗剪強度和抗彎強度比抗壓強度小得多的性質，降低了破碎能耗。

雙齒輥破碎機，整機結構設計合理、破碎方式適宜外，關鍵還取決于破碎齒的幾何形狀和布置方式。破碎齒型設計合理，布置得當，可以保證產品粒度、優化粒度組成、減少過粉碎、節省材料、延長齒的使用壽命、減少破碎機的破碎功耗。

該雙齒輥破碎機，破碎輥沿軸向裝有8~15個整體鑄造合金鋼淬火齒環，齒形和尺寸都符合剪力作用原則而設計，為特殊齒形的大齒，各齒環上的大輥齒沿軸向螺旋布置，箱體側板裝有梳齒板,剔掉夾在齒間或粘在齒間的物料，使破碎機不會有夾料堵塞，提高工作效率。

結構特點

破碎機主要由電動機、限矩型液力偶合器、減速器、齒輥、機體等部分組成。

(1) 限矩型液力偶合器

限矩型液力偶合器用于電動機和減速器之間的聯接，既可減少啟動時的沖擊和振動，又起到過載保護作用。

2)齒輥

齒輥是直接破碎物料的關鍵部件，齒牙螺旋排列。相向旋轉的兩齒輥軸將小塊物料篩下，大塊物料通過破碎齒將其破碎。破碎齒采用特種配方，融合多種稀有元素鑄造，加工后，淬火處理，既有較高的強度又有一定的韌性，耐磨性好，使用壽命長。

(3)安全銷裝置

減速器在破碎機.上起到關鍵的作用，需要**保護。減速器與齒輥之間增加了安全銷裝置，如重負荷啟動， 強度大時，安全銷被切斷。此時電動機和減速器旋轉但齒輥不轉，傳感器將信號傳給PLC,令電動機停轉，減速器和電機得到了可靠保護。安全銷造價低、更換方便、設備的維護成本大大降低，安全銷裝置其原理及性能相當于電路上的保險絲。本破碎機采用剪切破碎技術，基本消除過粉碎現象。體積小、重量輕，適合于井下、廠房及露天作業破碎系統的初破、二破和三破。

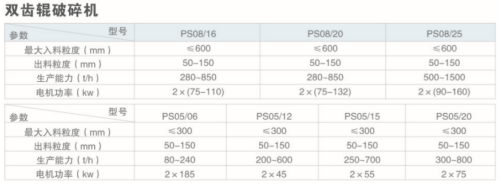

產品參數

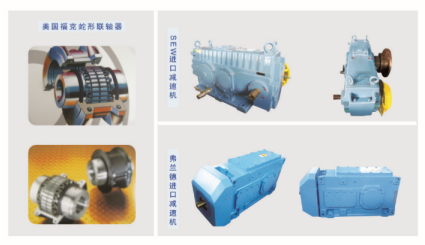

該破碎機選用配置

1.減速機:采用進口減速機，德國SEW、Flander品牌

2.偶合器:進口，德國福伊特品牌

3.軸承:瑞典SKF、美國鐵姆肯

4.聯軸器:美國際兆福克蛇形聯軸器、鄭州機械研究所齒形聯軸器

5.電機:上海ABB、 佳木斯電機、南陽防爆電機。
